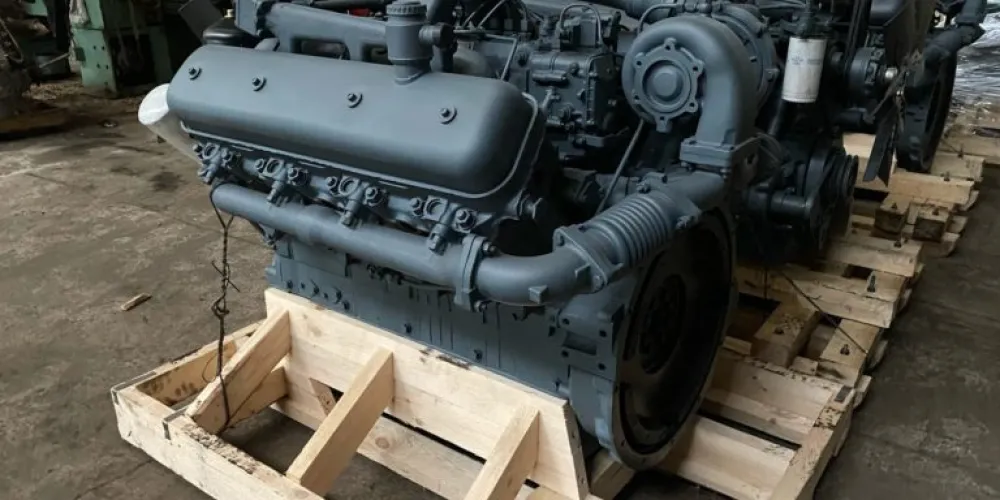

Момент і порядок затягування ГБЦ ЯМЗ-238: покрокова інструкція з ремонту

У цьому посібнику ми, як експерти з двигунів ЯМЗ, представляємо чіткий технічний регламент із затягування ГБЦ, що базується на заводській документації.

Ціна помилки: чому важливий регламент затягування?

Головка блоку циліндрів (ГБЦ) і блок циліндрів (БЦ) працюють в умовах екстремальних температурних перепадів і високого тиску газів. Прокладка ГБЦ герметизує три системи: газорозподілу, змащення та охолодження.

Порушення технології затягування призводить до:

• Нерівномірного обтискання прокладки: З'являються "слабкі" зони, через які починають прориватися вихлопні гази, масло або антифриз.
• Деформації (коробіння) ГБЦ: Нерівномірне навантаження від шпильок "гнуть" привалочну площину.
• Прогорання прокладки: Прорив газів швидко руйнує матеріал прокладки, що призводить до змішування рідин і втрати компресії.
• Перегріву двигуна: Порушення герметичності системи охолодження.
• Витягування шпильок або зриву різьби: Застосування надмірного зусилля (перетяжка) руйнує кріплення або різьбові колодязі в блоці.

Дотримання регламенту — це не рекомендація, а обов'язкова умова надійної роботи вузла.

Підготовка до встановлення головки блоку: 3 ключові етапи

Якість затягування безпосередньо залежить від підготовки. Не можна встановлювати ГБЦ на непідготовлені поверхні.

Етап 1: Очищення та дефектування поверхонь

• Очищення: Повністю видаліть залишки старої прокладки, нагару, масла і герметика з привалочних площин ГБЦ і блоку циліндрів. Поверхні повинні бути ідеально чистими та сухими.
• Перевірка плоскостності: За допомогою лекальної лінійки та щупів перевірте плоскостність ГБЦ. Максимально допустимі відхилення вказані в технічній документації на двигун. При перевищенні нормативу ГБЦ підлягає фрезеруванню або заміні.
• Огляд різьби: Перевірте стан різьби на шпильках і в блоці. Пошкоджена або "витягнута" різьба не дозволить розвинути потрібне зусилля.

Етап 2: Контроль виступання гільз

Критично важливий параметр для V-подібних двигунів ЯМЗ. Виступання бурта гільзи над площиною блоку забезпечує її надійне притискання головкою.

• Норматив: 0,06–0,16 мм.
• Контроль: Вимірювання проводиться індикатором або спеціальним пристосуванням у чотирьох точках по окружності гільзи.
• Наслідки відхилення: Якщо виступання менше норми — гільза буде "грати", що призведе до прориву газів. Якщо більше — виникне надмірний точковий тиск на ГБЦ.

Етап 3: Підготовка інструменту та прокладки

• Прокладка: Використовуйте тільки нову, оригінальну прокладку ГБЦ. Огляньте її на предмет пошкоджень, заломів, розшарувань.
• Інструмент: Ключовий інструмент — динамометричний ключ із відповідним діапазоном (наприклад, до 300 Н·м або 30 кгс·м) і підходяща торцева головка (М-24). Ключ повинен бути перевірений.

Схема та момент затягування ГБЦ ЯМЗ-238: покрокова інструкція

Затягування шпильок кріплення ГБЦ ЯМЗ-238 виконується строго в два прийоми для рівномірного обтискання прокладки та запобігання деформацій.

Порядок затягування (Схема)

Затягування завжди проводиться по схемі "хрест-навхрест", починаючи від центральних шпильок і рухаючись до периферії (країв) головки. Це рівномірно розподіляє напруження по всій площині.

(Примітка: У реальній статті тут зазвичай розміщують графічну схему з нумерацією шпильок, яку слід взяти з технічного мануалу ЯМЗ-238).

Момент затягування (Зусилля)

Регламентований заводом-виробником момент затягування шпильок ГБЦ ЯМЗ-238 становить:

240–260 Н·м (24–26 кгс·м)

Процедура виконується в два етапи:

1. Перший етап (Попередня затяжка): Усі шпильки затягуються у зазначеному порядку (хрест-навхрест від центру) з моментом 120–130 Н·м (приблизно 50% від номіналу).
2. Другий етап (Остаточна затяжка): Усі шпильки в тому ж порядку дотягуються до кінцевого значення 240–260 Н·м.

Контроль після складання та прогріву

Після завершення складання та першого запуску двигуна, його необхідно прогріти до робочої температури (80–90°C).

Після прогріву і подальшого остигання двигуна обов'язково проводиться контрольна протяжка всіх шпильок ГБЦ з номінальним моментом (240–260 Н·м). Цей етап часто ігнорують, але він критично важливий для "усадки" прокладки та забезпечення довгострокової герметичності всього двигуна ЯМЗ-238.

Додаткові моменти затягування (ЯМЗ-238)

Під час капітального ремонту важливо дотримуватися нормативів і для інших відповідальних з'єднань.

Елемент кріплення Момент затягування, Н·м (кгс·м) Болти кришок корінних підшипників (вертикальні) 430–470 (43–47) Болти кришок корінних підшипників (горизонтальні) 100–120 (10–12) Болти кріплення картера маховика 100–125 (10–12,5) Болти кріплення кронштейна передньої опори 90–110 (9–11)

Висновок

Правильне затягування ГБЦ на ЯМЗ-238 — це точна інженерна процедура, а не силова робота. Дотримання чистоти, контроль площин, використання справного динамометричного ключа та суворе дотримання двохетапної схеми затягування є гарантією довговічної і безпроблемної роботи дизеля.
